性能特点:

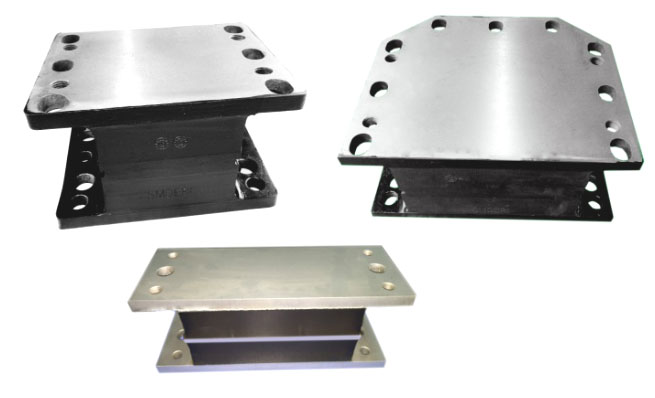

(1)GZ型系列隔振器由上下面板、橡胶体等部件组成;
(2)承载能力大,结构形式简单;耐油、耐海水、耐盐雾等;
(3)可平置或斜置安装;
(4)适用于大型动力机械设备如柴油机、柴电机组等的隔振抗冲击。

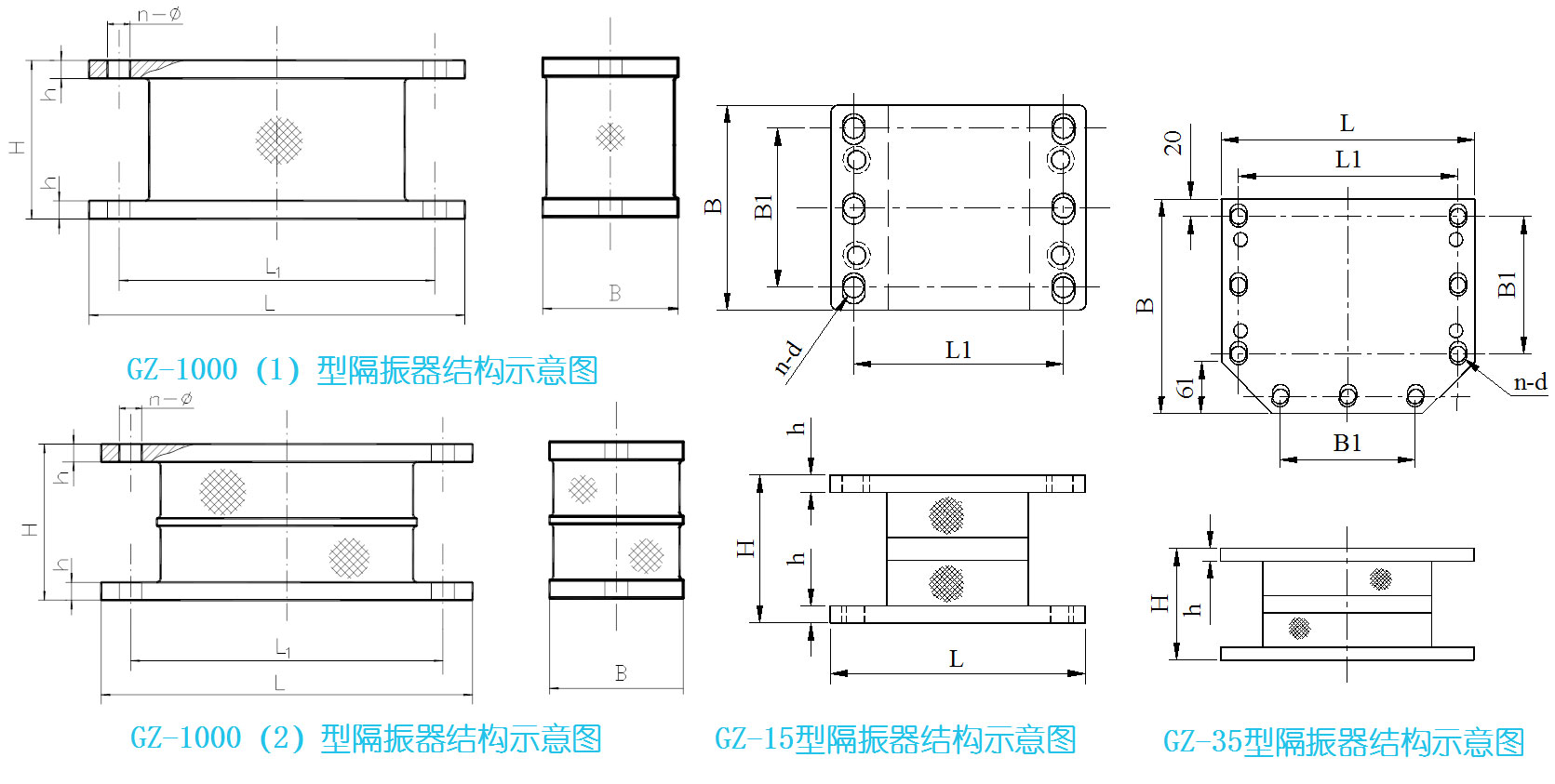

GZ型系列隔振器外形尺寸和接口尺寸
单位:mm
型号 |
L |
L1 |
B |
B1 |
H |
h |
n-d (φ) |
GZ-1000(1) |
250 |
210 |
90 |
— |
110 |
12 |
4×Φ16 |
GZ-1000(2) |
250 |
210 |
90 |
— |
105 |
12 |
4×Φ16 |
GZ-15 |
225 |
185 |
180 |
140 |
130 |
15 |
12×Φ18 |
GZ-35 |
300 |
260 |
250 |
160 |
130 |
15 |
18×Φ18 |
GZ型系列隔振器主要规格和性能参数
单位:mm
型号 |
额定载荷(N) |
额定载荷下静变形(mm) |
额定载荷下固有频率(Hz) |
重量(kg) |
GZ-1000(1) |
10000 |
10±1.5 |
6±1.0 |
5.5 |
GZ-1000(2) |
10000 |
5±1.0 |
9±1.5 |
5.5 |
GZ-15 |
15000 |
5.5±1.0 |
8.5±1.0 |
13.0 |
GZ-35 |
35000 |
5.5±1.0 |
8.5±1.0 |
24.0 |
