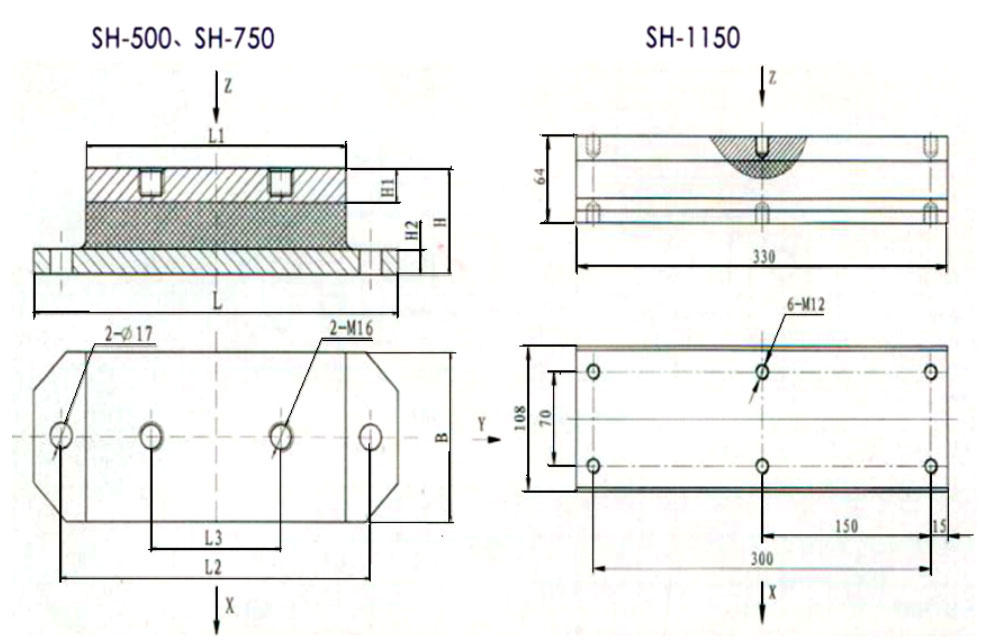

【点击查看大图】 |
|

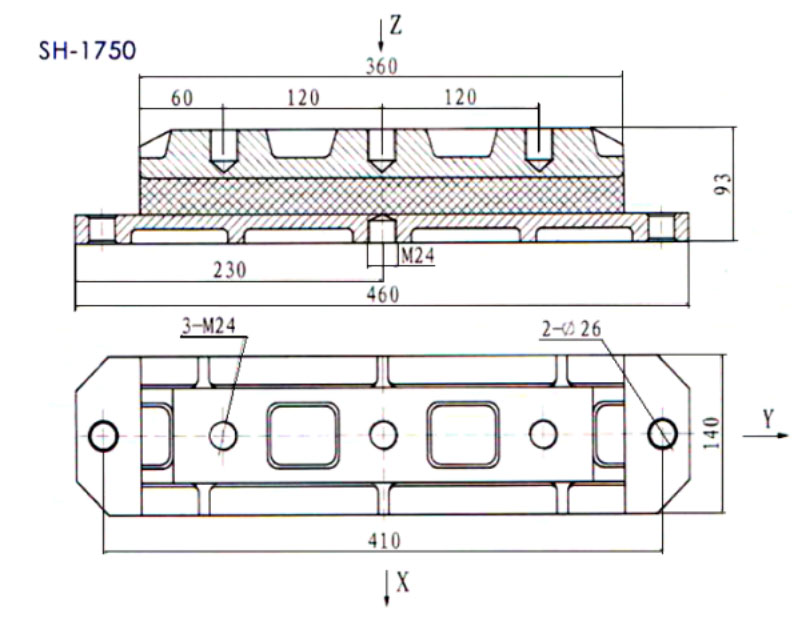

【点击查看大图】 |

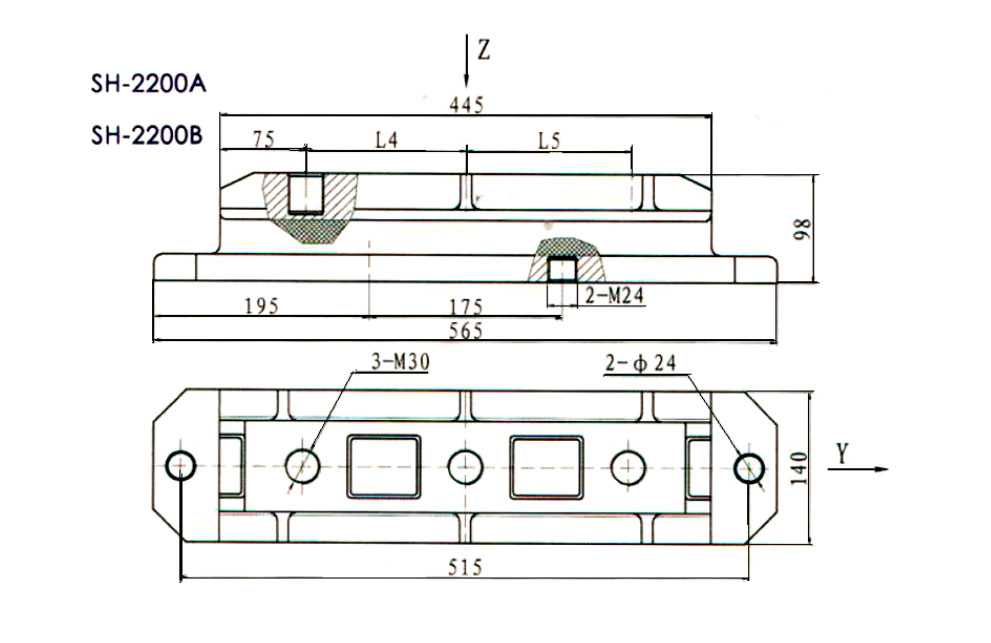

【点击查看大图】 |
型 号 | L1 | L | H1 | H | H2 | B | L3 | L2 |
---|---|---|---|---|---|---|---|---|
SH-500 | 160 | 230 | 22 | 68 | 16 | 90 | 100 | 198 |
SH-750 | 200 | 280 | 22 | 68 | 16 | 110 | 100 | 238 |
SH-1150 | 尺寸如图 | |||||||
型 号 | L4 | L5 | ||||||
SH-1750 | 尺 寸 如 图 | |||||||
SH-2200A | 150 | 145 | ||||||
SH-2200B | 140 | 180 |
型号 | 额定载荷(kN) | 额定载荷下静变形(mm) | 额定载荷下固有频率(Hz) | 工作温度范围(°C) | 重量(kg) |
---|---|---|---|---|---|
SH-500 | 5.0 | 0.6~1.1 | -5 ~ +70 | 5.4 | |
SH-750 | 7.5 | 0.6~1.1 | 8.2 | ||
SH-1150 | 11.5 | 0.4~0.9 | 25±3.0 | 10.2 | |
SH-1750 | 17.5 | 0.4~0.9 | 25±3.0 | 19.1 | |
SH-2200A | 22.0 | 0.3~0.9 | 25.9 | ||
SH-2200B | 22.0 | 0.3~0.9 | 25.0 |
